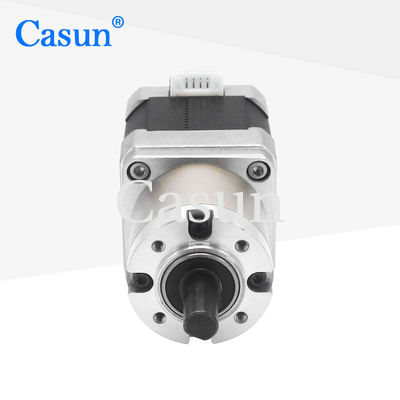

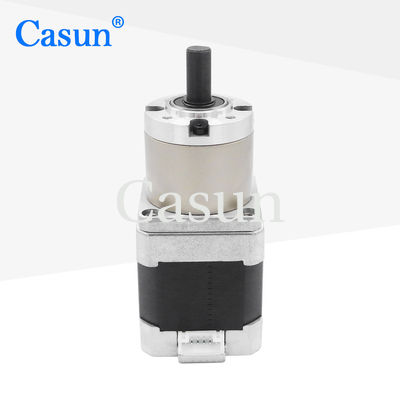

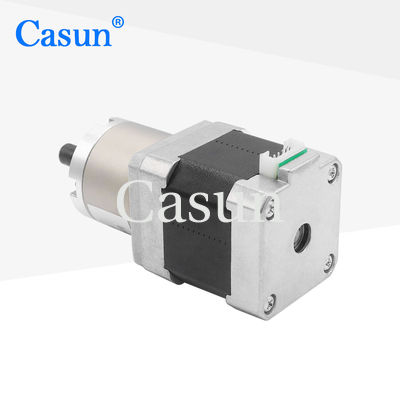

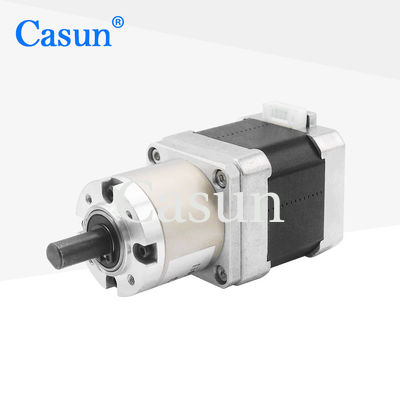

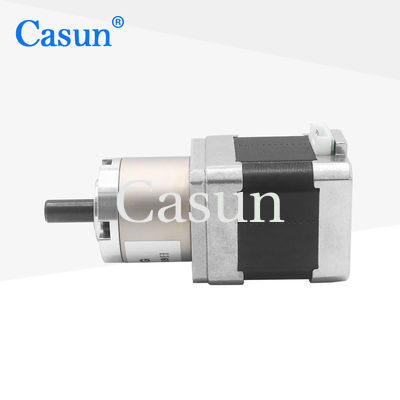

Hoge koppel NEMA 17 Economy Planetary 424248mm Stapmotorversnelling verhouding 1:13

Hoge koppel NEMA 17 Economy Planetary 424248mm Stapmotorversnelling verhouding 1:13

Merknaam:	Casun
Modelnummer:	42SHD0404-13G
Moq:	1 pc
Prijs:	$16.49-$24.14
Betalingsvoorwaarden:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

CE,ROHS,ISO

Uitgaande koppel:

3.2n.m

Lange:

48 mm

Nominale stroom:

1.5A

Nominale spanning:

12V

De verhouding van de toestelvermindering:

1:13

Customized:

The motor can be designed &manufactured with customized request.

Verpakking Details:

Doos: 36x29x14 cm

Markeren:

Planetaire stapmotor

424248 mm planetaire stappenmotor

Planetaire stappenmotor met hoog koppel

Productomschrijving

De reducer kan het aantal stappen van de motor verminderen, waardoor de hoekverplaatsing van elke stap wordt verminderd en de positioneringsnauwkeurigheid wordt verbeterd.

De toepassing in medische apparatuur omvat de positionering van precisiechirurgische hulpmiddelen en de aanpassing van patiëntondersteunende platforms.

Kenmerken:

Bipolaire of unipolaire versies beschikbaar
We bieden aanpasbare diensten en verwelkomen contractproductie
We zijn al 12 jaar actief in China en hebben meer dan 800 klanten bediend.
Professionele specialist op het gebied van aandrijflijnen
Aanpassingen op aanvraag

Afmetingen

Motorspecificaties

Stiefengel.	1.8 °
Grootte van het frame	42 mm
Aantal fasen	Fase 2
Nominale stroom	1.5 A
Uitgaande koppel (ref)	3.2N.m (bij 10 tpm)
Resistentie	1.65 mm
Inductievermogen	2.8 mH
Inertie van rotor	38 g-cm2
Gewicht van motor	0.56 kg
Verminderingsgraad	1:13
Verbinding	Bipolair

Operatiespecificaties

Motor

Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut

Versnellingsbak

Housingmateriaal:Metal
Lagers bij uitgang:Kogellagers
Max.Radiële belasting ((12 mm vanaf de flenster): ≤ 80 N
Max.Aksiale belasting: ≤ 30N
Radiële afsplitsing van de as (nabij de flanke): ≤ 0,06 mm
Axial play van de as: ≤ 0,3 mm
Reactie bij geen lading:1.5°

Torkcurves

Submodellen

Motorlengte	Lengte van de versnellingsbak	Raio	Efficiëntie
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Download

Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.

Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:
Encoder, rem, versnellingsbak, schacht.

Hoge koppel NEMA 17 Economy Planetary 42*42*48mm Stapmotorversnelling verhouding 1:13 1

Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
