Nema 23 Hybrid stepper motor with Worm Gear Motor 56x100mm

Merknaam:	Casun
Modelnummer:	57SHD4934-20NMRV030
Moq:	1 stc
Prijs:	$34-$28
Betalingsvoorwaarden:	L/c, d/a, d/p, t/t
Toeleveringsvermogen:	40000+PCS+maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

CHINA

Certificering:

CE,ROHS,ISO

aangepast:

De motor kan worden ontworpen en geproduceerd op maat.

Motorlengte:

55 mm

Productnaam:

stepper motor met aangepast

Stroom / fase:

3.0A

Verpakking Details:

Doos: 36x29x14 cm

Markeren:

Nema 23 stepper motor with worm gear

56x100mm hybrid stepper motor

NEMA 23 geared stepper motor

Productomschrijving

High Quality Casun NEMA 23 Geared Stepper Motors For Printing Machinery With CE ISO ROHS

Geared Stepper Motor NEMA 23 3.0N 1KG Gearbox Stepping Motor for Medical Equipment, Printing Machinery

The 56mm Hybrid Stepper Motor Series offers powerful holding torque in a variety of sizes.

Use with a microstepping driver to reduce vibration and achieve higher step resolution.

Choose a baseline version or request your own customized configuration.

Features:

Bipolar or unipolar versions available
Hybrid stepper construction
Available in single or double shaft versions
CE and RoHS approved
Customizations on request

Dimensions

Motor Specifications

Step Angel	1.8 °
Fram Size	57mm
Number of Phase	2 Phase
Rated Current	3.0 Amp
Holding Torque	3.0 N.m
Resistance	2.8 om
Inductance	11mH
Rotor Inertia	650g-cm²
Motor weight	1.4kg
Gear Reduction Ratio	20:1
Connection	Bipolar

Operating Specifications

Motor

Step Angle: 1.8°

Maximum Temperature :80°C maximum

Ambient Temperature: -20 °C to 50°C

Storage Temperature -20: °C to 100°C

Humidity Range (%) :85% or less, non-condensing

Magnet Wire Insulation :Class B 130 deg C

Insulation Resistance :100M Ohm at 500 VDC

Dielectric Strength :500 VDC for 1 min

Gear Box

Housing Material:Metal
Bearing at Output:Ball Bearings
Max.Radial Load(12mm from flange):≤80N
Max.Shaft Axial Load:≤30N
Radial Play of Shaft (near to Flange):≤0.06mm
Axial Play of Shaft:≤0.3mm
Backlash at No-load:1.5°

Torque Curves

Submodels

Motor Length	Length of Gearbox	Raio	Efficiency
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Download

If our standard motor cannot meet your needs,

we can customize the motor according to your needs

Customized content includes but is not limited to special shafts, winding parameters, installation dimensions, lead wires with special requirements, connectors, etc.

Options:
Encoder | Brake | Gearbox | Shaft

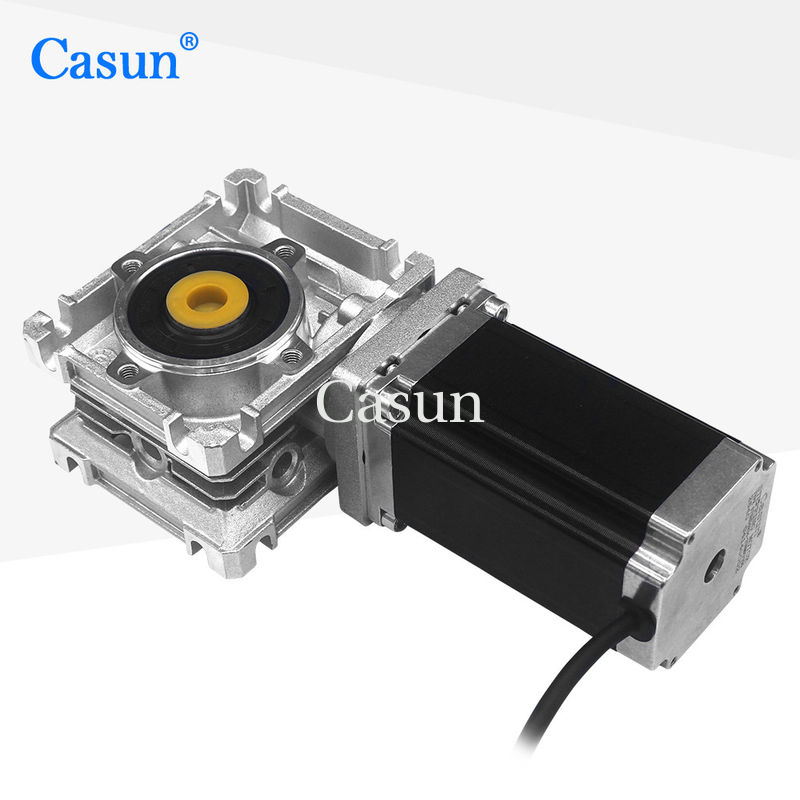

Nema 23 Hybrid stepper motor with Worm Gear Motor 56x100mm 1

Please click the "Get a quote" button below to tell us your requirements.
