Hybride stappenmotor
Created with Pixso.

42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen

42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen

Merknaam: Casun
Modelnummer: 42SHD0078-24
Moq: 1pc
Prijs: $3.14-$5
Betalingsvoorwaarden: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Detailinformatie
Plaats van herkomst:
China
Certificering:
CE,ROSH,ISO
Stiefengel.:
10,8°
Houdend koppel:
250mN.m
Stroom:
0.35A
Motorlengte:
34 mm
Schacht:
Ronde Schacht 20mm Lengte
Fase:
2
aangepast:
De motor kan worden ontworpen en geproduceerd op maat.
Verpakking Details:
Karton: 36x29x14cm
Markeren:

tweefasenstepper van NEMA 17 Motor

,

Tekenapparatuur Nema 17 stapsmotor

Productomschrijving

De NEMA 17 stappenmotor wordt gebruikt voor lineaire schuiftafels om nauwkeurige beweging en positionering van werkstukken te bereiken.

Ze hebben lagere kosten, waardoor ze zeer aantrekkelijk zijn in kostengevoelige toepassingen.



Kenmerken:

  • Bipolaire of unipolaire versies beschikbaar

  • Hybride stappenconstructie

  • Verkrijgbaar in een- of dubbeleasversies

  • Elk model van een stappenmotor is aan te passen aan verschillende toepassingen

  • Op contract gebaseerde productiediensten zijn welkom

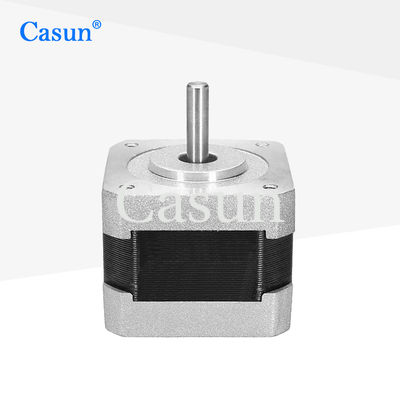

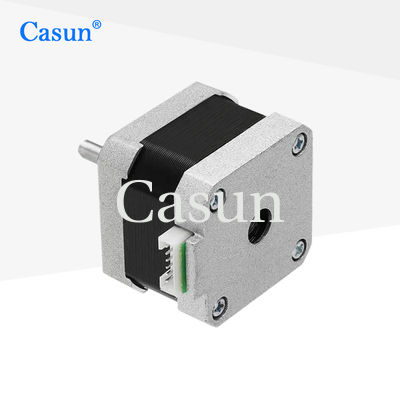

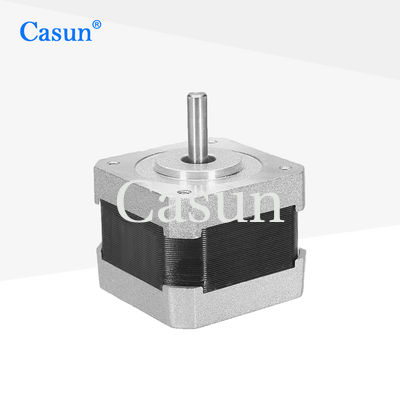

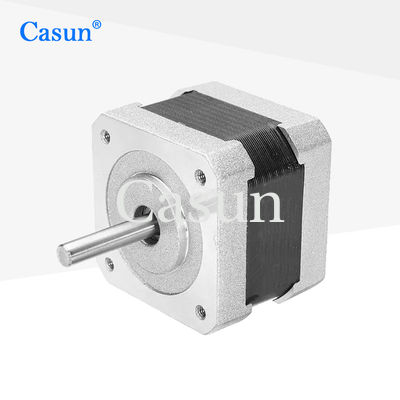

Uiterlijk

42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen 0

Afmetingen

42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen 1

Motorspecificaties



Stiefengel.

1.8 °

Grootte van het frame

42 mm

Aantal fasen

Fase 2

Nominale stroom

0.35 A

Houdend koppel

250 mNm

Resistentie

34.3 ohm

Inductievermogen

38 mH

Inertie van rotor

38 g-cm2

Gewicht van motor

0.2 kg

Aantal leads

4

Verbinding

Bipolair

Operatiespecificaties

Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut







Torkcurves













Submodellen

Model Houdend koppel Staphoek Motorlengte Type schacht Nominale stroom
42SHD4950 0.13 N.m. 10,8° 20 mm D As 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D As 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D As 20 mm 1.68A
42SHD4425 0.59N.m. 10,8° 48 mm D As 24 mm 2.0A
42SHD4813 0.8N.m. 10,8° 60 mm D As 24 mm 2.1A





Download

Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.


Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:

Encoder

Brek

Versnellingsbak

Schacht

42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen 2 42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen 3 42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen 4 42x42x34mm 2 fase 1.8 graad Nema 17 stapsmotor voor tekentoestellen 5



Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
