De NEMA 17-stapmotor wordt gebruikt voor nauwkeurige aanpassing en positionering, zoals positionering van het drukkopje, positionering van het laserkopje voor optische schijven, enz.
Gebruik met een micro-stepping driver om trillingen te verminderen en een hogere stapsresolutie te bereiken.
Kenmerken:
-
Hoog koppel en hoge precisie
-
Aanvaard contractproductie
-
Ons engineering team zal binnen 48 uur contact met u opnemen om u de optimale oplossing te bieden.
-
Professionele industrie voor onderzoek en ontwikkeling
-
Sinds 12 jaar gevestigd in China en meer dan 800 klanten bediend

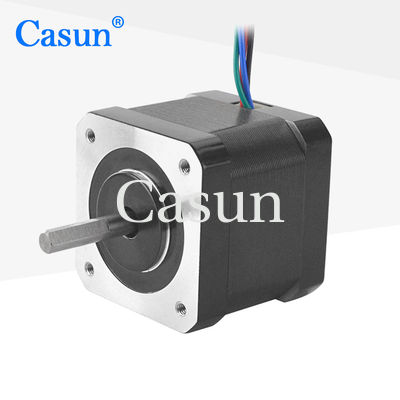

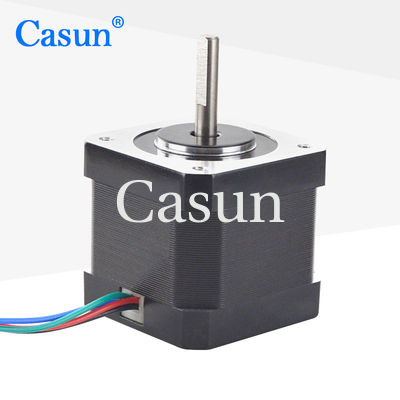

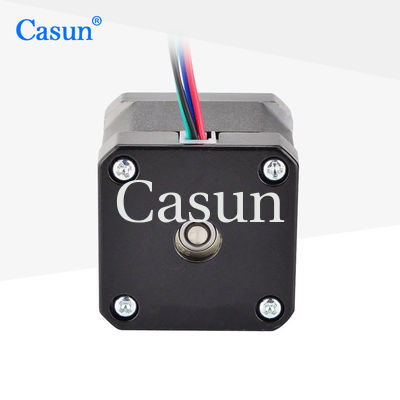

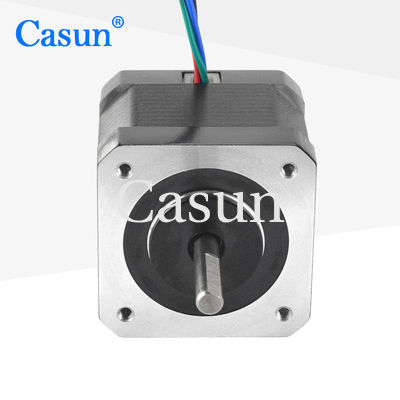

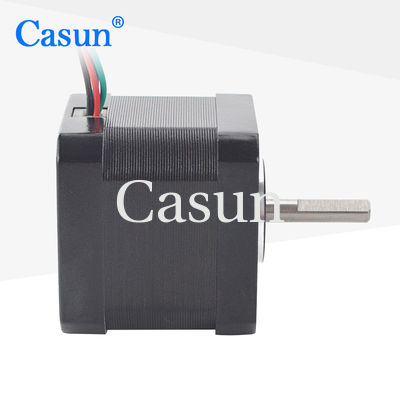

Uiterlijk
Afmetingen
Motorspecificaties
Stiefengel.
|
1.8 °
|
Grootte van het frame
|
40 mm
|
Aantal fasen
|
Fase 2
|
Nominale stroom
|
1.0 A
|
Houdend koppel
|
400 mN.m
|
Resistentie
|
12 ohm
|
Inductievermogen
|
20 mH
|
Inertie van rotor
|
57 g-cm2
|
Gewicht van motor
|
0.24 kg
|
Aantal leads
|
4
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder
|
Brek
|
Versnellingsbak
|
Schacht
|
|
|
|
|
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
