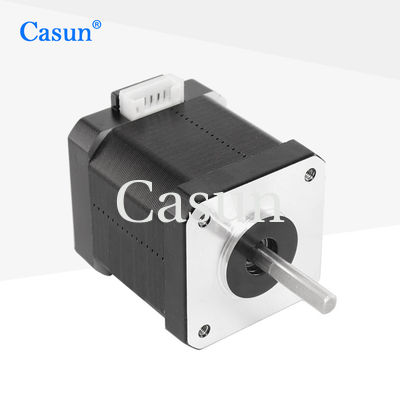

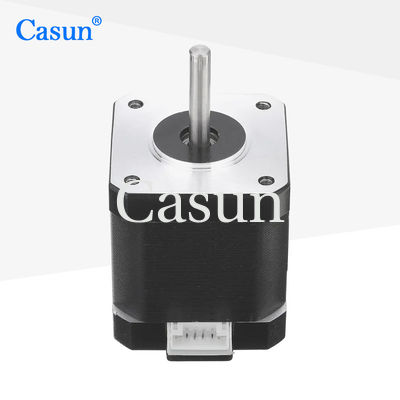

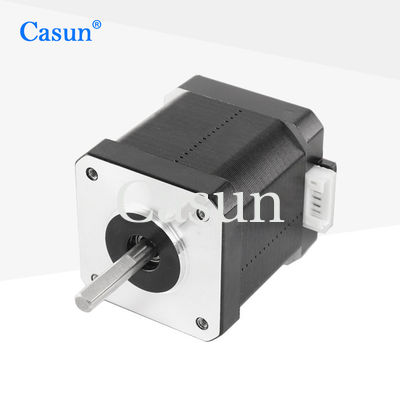

De 42mm Hybride Stepper Motorreeks komt in een waaier van grootte en verstrekt sterke holdingstorsie.
Gebruik samen met een microstepping bestuurder aan de lagere trilling en resolutie van de verhogingsstap.
Selecteer een basismodel of vraag om een configuratie die aan u uniek is.
Eigenschappen:
Stapengel |
1.8 ° |
Framgrootte |
42 mm |
Aantal Fase |
tweefasen |
Geschatte Stroom |
1.68 A |
Het houden van Torsie |
550 mN.m |
Weerstand |
1,8 ohm |
Inductantie |
4.5 MH |
Rotorinertie |
72 g-cm ² |
Motorgewicht |
0,38 kg |
Aantal lood |
4 |
Verbinding |
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Model | Het houden van Torsie | Staphoek | Motorlengte | Type van Schacht | Geschatte Stroom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D schacht-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D schacht-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D schacht-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D schacht-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D schacht-24mm | 2.1A |
Download
Codeur |
Rem |
Versnellingsbak |
Schacht |
