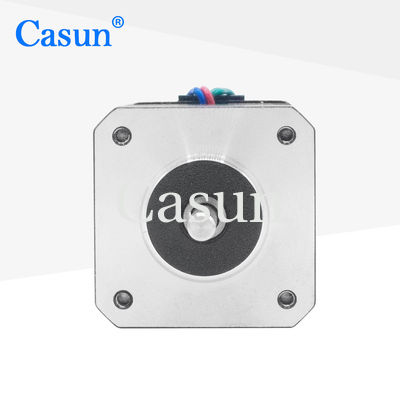

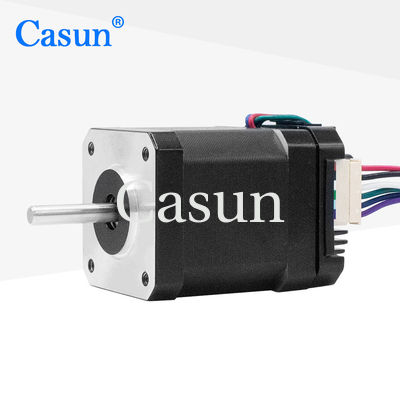

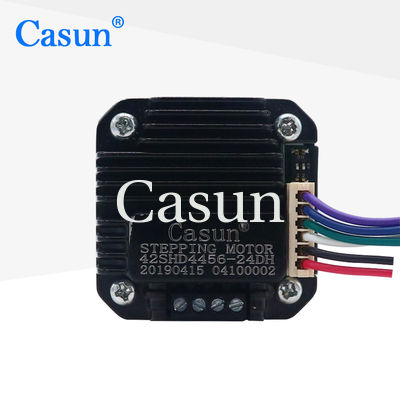

[42SHD4456] 1,8 graad 4 draad NEMA 17 het stappen motor met een bestuurder was op het 3D printer & CNC machinaal bewerken van toepassing
De 42mm Hybride Stepper Motorreeks biedt krachtige holdingstorsie in een verscheidenheid van grootte aan.
Gebruik met een microstepping bestuurder om trilling te verminderen en hogere stapresolutie te bereiken.
Kies een basislijnversie of verzoek om uw eigen aangepaste configuratie.
Eigenschappen:
Stapengel |
1.8 ° |
Framgrootte |
42 mm |
Aantal Fase |
tweefasen |
Geschatte Stroom |
1.7 A |
Het houden van Torsie |
550 mN.m |
Weerstand |
2,2 ohm |
Inductantie |
3.8 MH |
Rotorinertie |
72 g-cm ² |
Motorgewicht |
0,46 kg |
Aantal lood |
4 |
Verbinding |
Bipolair |
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Model | Het houden van Torsie | Staphoek | Motorlengte | Type van Schacht | Geschatte Stroom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D schacht-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D schacht-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D schacht-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D schacht-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D schacht-24mm | 2.1A |
Download
Codeur |
Rem |
Versnellingsbak |
Schacht |
