De NEMA 17 stappenmotor hanteert het principe van stapsgewijze beweging, waardoor een zeer nauwkeurige positiebeheersing kan worden bereikt.
Medische apparaten, robots, geautomatiseerde productielijnen.
Kenmerken:
-
Onze expertise is gespecialiseerd in op maat gemaakte diensten.
-
Voor apparatuur voor de hightech-industrie en de elektronische industrie
-
Professionele specialist op het gebied van aandrijflijnen
-
De dealers worden actief gezocht.
-
Elk van onze stappenmotormodellen is geschikt voor een breed scala van toepassingen
Motorspecificaties
Stiefengel.
|
1.8 °
|
Grootte van het frame
|
42 mm
|
Aantal fasen
|
Fase 2
|
Nominale stroom
|
1.7 A
|
Houdend koppel
|
650 mN.m
|
Resistentie
|
1.5 ohm
|
Inductievermogen
|
2.8 mH
|
Inertie van rotor
|
102 g-cm2
|
Gewicht van motor
|
0.48 kg
|
Aantal leads
|
4
|
Verbinding
|
Bipolair
|

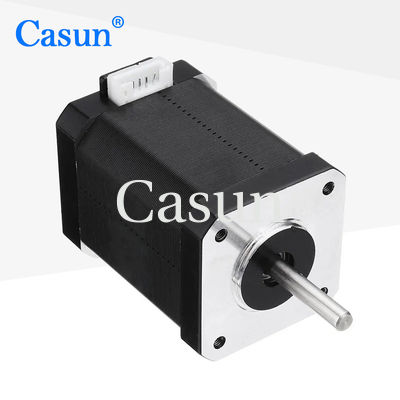

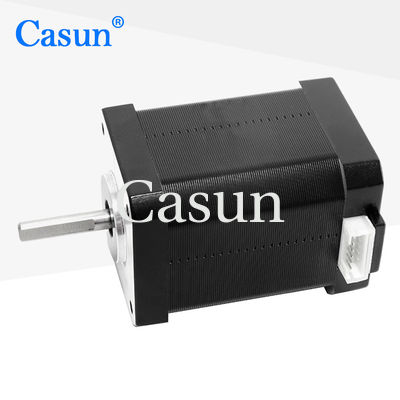

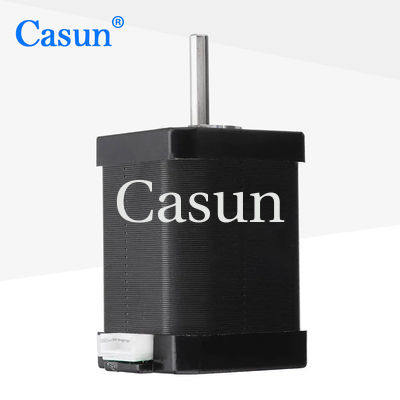

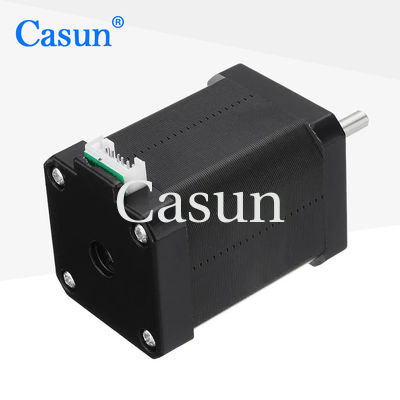

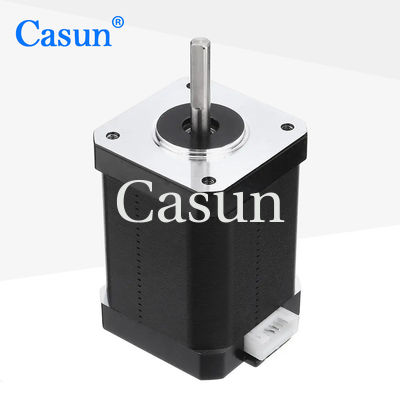

Uiterlijk
Afmetingen
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder
|
Brek
|
Versnellingsbak
|
Schacht
|
|
|
|
|
