Huis > producten > Niet Gevangen Stepper Motor > Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer

Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer

Productdetails

Plaats van herkomst: China

Merknaam: Casun

Certificering: CE,ROHS,ISO

Modelnummer: 28SHD4207-188TT

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1pc

Prijs: $9.94-$15

Verpakking Details: Karton: 38x29xc14m

Levertijd: 7-15 dagen

Betalingscondities: D/A, T/T, L/C, D/P

Levering vermogen: 40000+PCS+Month

Krijg Beste Prijs
Productdetails
Markeren:

Lineaire actuator stapmotor

,

Nema 17 lineaire actuator stapmotor

Kleur:
Zwart
Huidig:
0.8Amp
Het houden van Torsie:
80mN.m
loodschroef:
Tr5×2
Customized:
The motor can be designed &manufactured with customized request.
Kleur:
Zwart
Huidig:
0.8Amp
Het houden van Torsie:
80mN.m
loodschroef:
Tr5×2
Customized:
The motor can be designed &manufactured with customized request.
Productomschrijving

Nema 17 lineaire actuator stappenmotor voor mechanisch vervoer



De schroefmechanische transmissie kan de rotatiebeweging van de motor omzetten in lineaire beweging, waardoor een hoger koppel wordt geproduceerd.

De NEMA 17 door schroef stappenmotor kan een stabielere en betrouwbaarder prestatie bieden.



Kenmerken:

  • Bipolaire of unipolaire versies beschikbaar

  • Hybride stappenconstructie

  • Onze ingenieurs zullen binnen 48 uur contact met u opnemen om u de optimale oplossing te bieden.

  • CE- en RoHS-goedgekeurd

  • We bieden op maat gemaakte diensten en staan open voor contractproductie.

Afmetingen

 Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer 0







Motorspecificaties



Stiefengel.



1.8 °

Grootte van het frame



28 mm

Aantal fasen



Fase 2

Nominale stroom



0.8Amp

Houdend koppel



80mN.m

Resistentie



5.8 ohm

Inductievermogen



4.1mH

Inertie van rotor



9 g-cm2

Gewicht van motor



0.12kg

Loodschroef



Tr5X2

Verbinding



Bipolair



Operatiespecificaties





Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut

Schacht Radial Play:0.02 Max. (450 g-belasting)

Achtspel:0.08 Max. (450 g-belasting)

Maximale radiële kracht: 28 N (20 mm van de flens)

Max. askracht):10N







Torkcurves





Submodellen



Model Houdend koppel Staphoek Motorlengte Type schacht Nominale stroom
42SHD4950 0.13 N.m. 10,8° 20 mm D As 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D As 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D As 20 mm 1.68A
42SHD4425 0.59N.m. 10,8° 48 mm D As 24 mm 2.0A
42SHD4813 0.8N.m. 10,8° 60 mm D As 24 mm 2.1A





Lichaamslengte Diameter van de schroef Pitch Lengte van de schroef
20 mm

34 mm

40 mm

48 mm

60 mm


5 2 20 tot 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Download







Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.


Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale assen, wikkelingparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:
Encoder, rem, versnellingsbak, schacht.

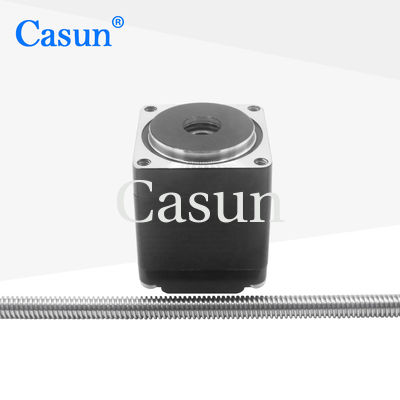

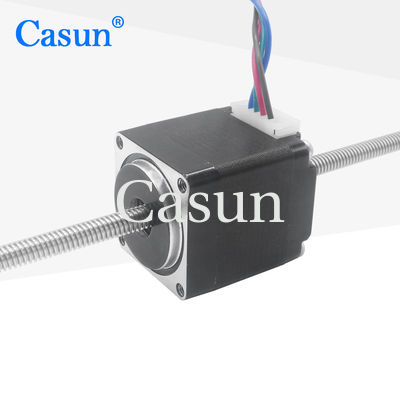

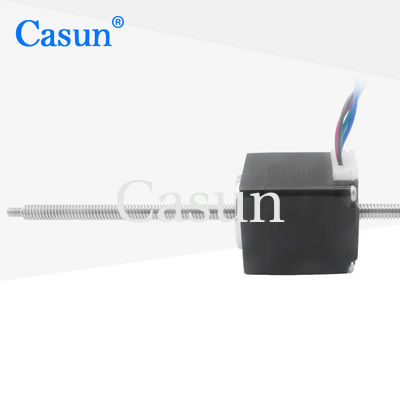

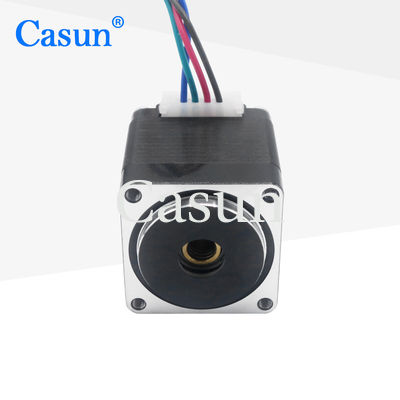

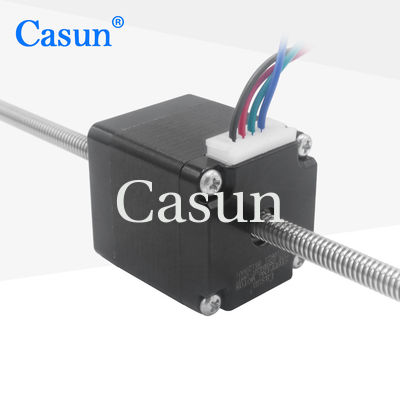

Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer 1 Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer 2 Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer 3 Nema 17 Lineaire Actuator Stepper Motor voor Mechanisch Vervoer 4





Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
