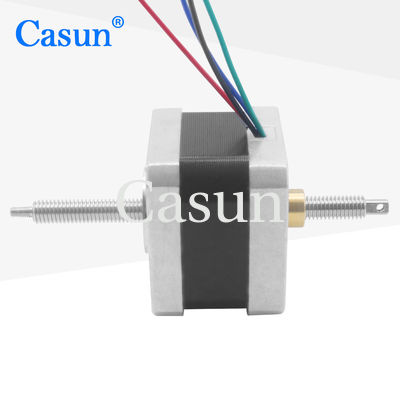

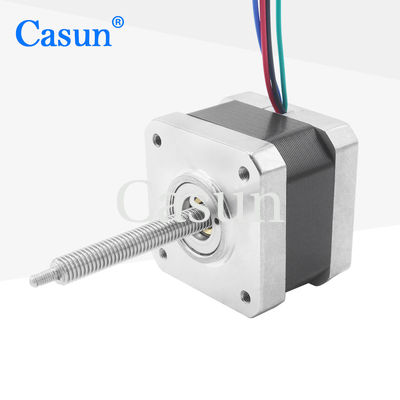

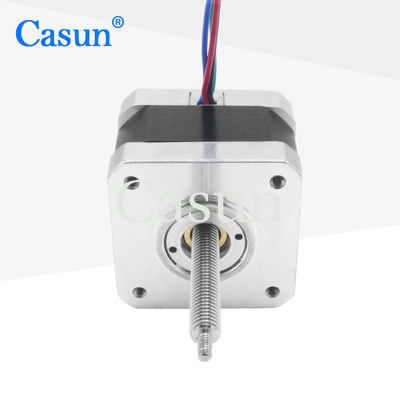

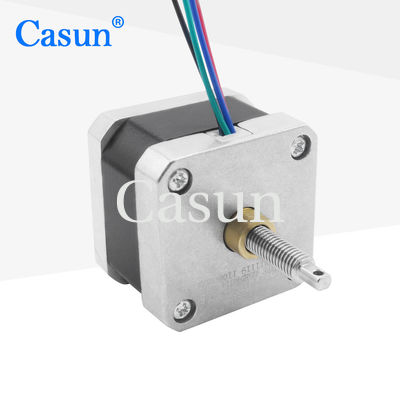

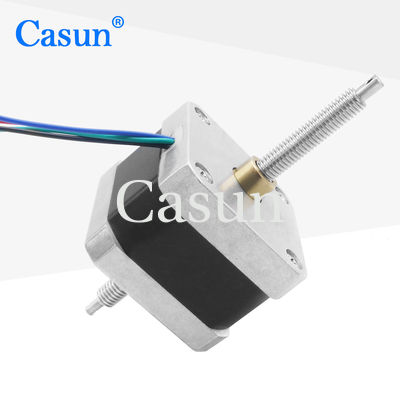

Nema 17 niet Gevangen Stepper Motor
, 1.5A Niet-gecaptive stappenmotor
, 0.26N.M. Niet-gecaptive stappenmotor
Niet-gecapte stapsmotor NEMA 17 1.8 Graad 1.5A 0.26N.M Voor automatisering van 3D-printers
Met een hoge resolutie kan het kleine stappenhoeken bereiken en precieze positiecontrole bereiken.
NEMA 17 stappenmotoren worden veel gebruikt in verschillende toepassingsgebieden.
Kenmerken:
-
Professionele specialist op het gebied van aandrijflijnen
-
Wij kunnen "talrijke internationale certificeringen" leveren voor hoogtechnologische en elektronische industrieapparatuur.
-
Elk model van de stappenmotor is ontworpen om te voldoen aan verschillende scenario's
-
Onze ingenieurs zullen binnen 48 uur contact met u opnemen om u de beste oplossing te bieden.
-
Aanpassingen op aanvraag
Motorspecificaties
|
Stiefengel.
|
1.8 °
|
|
Grootte van het frame
|
42 mm
|
|
Aantal fasen
|
Fase 2
|
|
Nominale stroom
|
1.2Amp
|
|
Houdend koppel
|
260 mN.m.
|
|
Resistentie
|
2.5 ohm
|
|
Inductievermogen
|
3.3mH
|
|
Inertie van rotor
|
38 g-cm2
|
|
Gewicht van motor
|
0.2 kg
|
|
Loodschroef
|
-
|
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
| Lichaamslengte |
Diameter van de schroef |
Pitch |
Lengte van de schroef |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 tot 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale assen, wikkelingparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Veelgestelde vragen
1Wie zijn wij?
We zijn gevestigd in Guangdong, China, vanaf 2011, verkopen naar de binnenlandse markt ((63.00%), West-Europa ((12.00%), Noord-Amerika ((9.00%), Oost-Azië ((8.00%), Noord-Europa ((2.00%), Oost-Europa ((00.00%),Zuidoost-Azië.00%), Oceanië ((00.00%), Midden-Oosten ((00.00%), Zuid-Europa ((00.00%), Zuid-Azië ((00.00%). In totaal zijn er ongeveer 51-100 mensen in ons kantoor.
2. hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
3Wat kun je van ons kopen?
Stapmotor, BLDC-motor
4. waarom zou u bij ons kopen en niet bij andere leveranciers?
We zijn gespecialiseerd in het produceren en verkopen van stappenmotoren voor meer dan 11 jaar.
5. welke diensten kunnen wij leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, Expresslevering;
Aanvaardbare betalingsvaluta: USD, CNY;
Aanvaardbare betaalmethode: T/T,L/C,D/P D/A,,PayPal;
Taal gesproken: Engels, Chinees, Japans
Opties:
Encoder, rem, versnellingsbak, schacht.
