Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD0412-01TT |

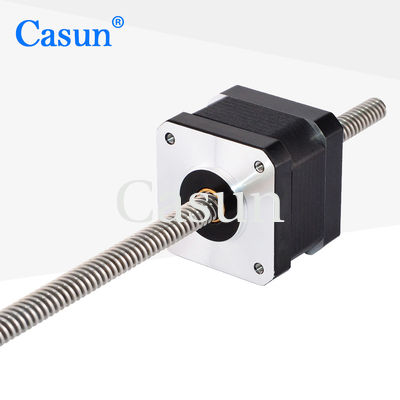

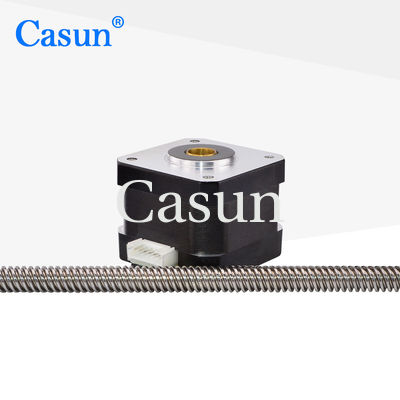

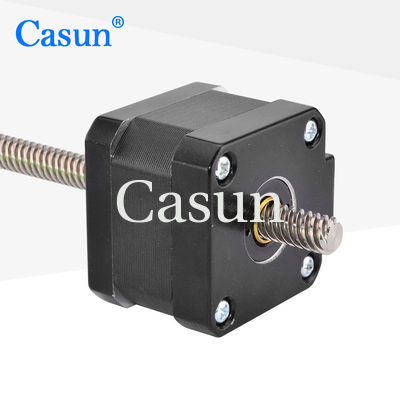

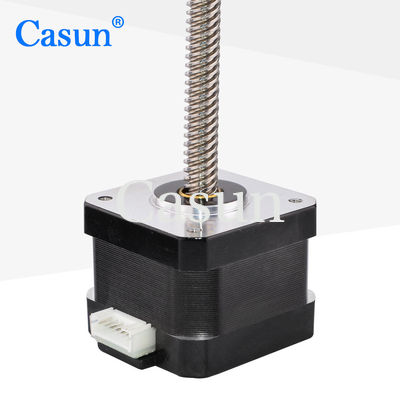

Niet-gecaptive stappenmotor 42*42*34mm 0,22N.M Tr5*2 NEMA 17
De motor heeft een snelle bewegingssnelheid en kan snel en nauwkeurig bewegingstaken uitvoeren.
Gebruikt voor het besturen van de beweging van mechanische systemen, zoals transportbanden, transportbanden, lineaire leidingen, enz.
Kenmerken:
Stiefengel.
|
1.8 ° |
Grootte van het frame
|
42 mm |
Aantal fasen
|
Fase 2 |
Nominale stroom
|
1.33 amp |
Houdend koppel
|
220mN.m |
Resistentie
|
2.1 ohm |
Inductievermogen
|
2.5 mH |
Inertie van rotor
|
38 g-cm2 |
Gewicht van motor
|
0.2 kg |
Loodschroef
|
Tr5 × 2 |
Verbinding
|
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Schacht Radial Play:0.02 Max. (450 g-belasting)
Achtspel:0.08 Max. (450 g-belasting)
Maximale radiële kracht: 28 N (20 mm van de flens)
Max. askracht):10N
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
Lichaamslengte | Diameter van de schroef | Pitch | Lengte van de schroef | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 tot 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
