Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROSH,ISO |
Modelnummer | 42SHB0801-20B |

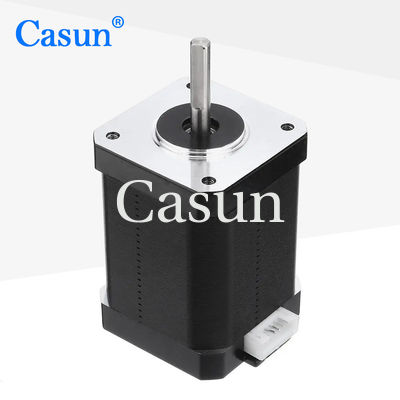

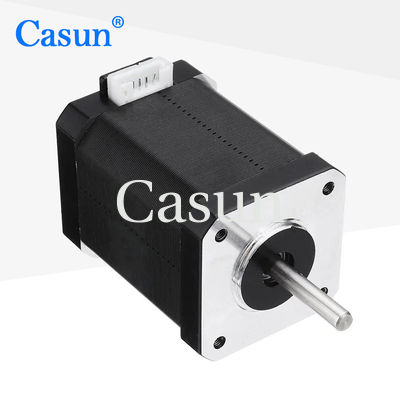

Hybride stappenmotor NEMA17 0,9 graad 600mN.M stappenmotor 1.5A voor automatiseringsapparatuur
Casun stapsmotor 600mN.m 5.45V DC Nema 17 Hybride stapsmotor 42x42x60mm met fabrieksprijs
Graad: "0,9 graad" verwijst naar de stappenhoek van de stappenmotor. Het geeft de hoekverhoging per stap aan die de motor neemt bij het ontvangen van een commando.
Fase: "2 fase" betekent dat de motor twee afzonderlijke wikkels heeft, ook wel fasen genoemd, die in een specifieke volgorde worden aangedreven om de motor te laten draaien.
Spanning: "5,45 V gelijkstroom" is de aanbevolen of nominale spanning voor het bedienen van de stappenmotor.
Grootte: "424260 mm" geeft de fysieke afmetingen van de motor aan.maar de hoogte afmeting van 60 mm suggereert dat deze specifieke motor kan iets langer dan de standaard NEMA 17 maat.
Houdend koppel: "600mN.m" is het vasthoudend koppel van de motor.In dit geval:, heeft de motor een vasthoudend koppel van 600 milliNewton-meter.
Kenmerken:
Stiefengel. |
0.9 ° |
Grootte van het frame |
42 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
1.5 A |
Houdend koppel |
600 mNm |
Resistentie |
1.8 ohm |
Inductievermogen |
4.5 mH |
Inertie van rotor |
72 g-cm2 |
Gewicht van motor |
0.46 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
