Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD4077-24BH |

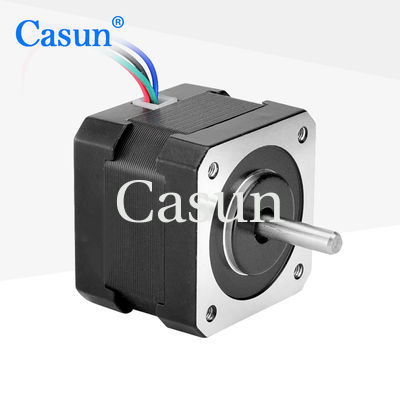

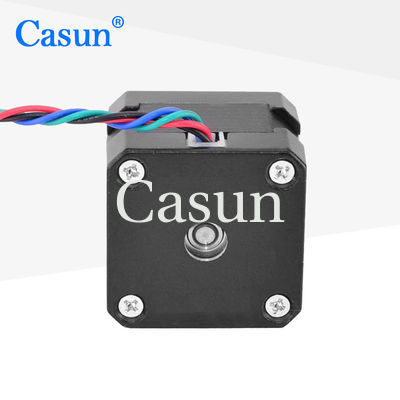

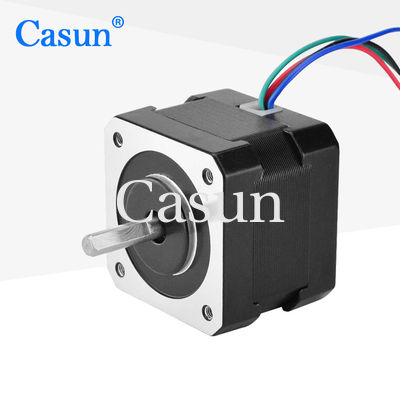

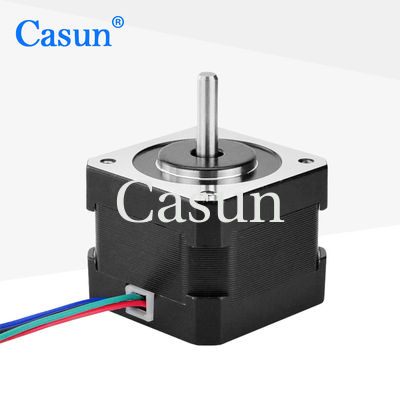

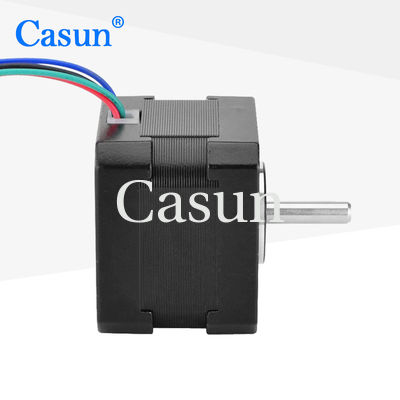

1.8 graad NEMA17 stappenmotor DC 24V hoge precisie 4 leidingen
De 42 mm stappenmotoren hebben voordelen in toepassingen met hoge kosten en complexiteitsvereisten.
De besturing van stappenmotoren is relatief eenvoudig en vereist meestal slechts een pulssignaal om het aantal rotatiestappen en de snelheid te regelen.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
42 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
0.24 A |
Houdend koppel |
192 mN.m |
Resistentie |
50 ohm |
Inductievermogen |
55 mH |
Inertie van rotor |
38 g-cm2 |
Gewicht van motor |
0.2 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
Download
Encoder |
Brek |
Versnellingsbak |
Schacht |
