Plaats van herkomst | China |
Merknaam | Casun |
Certificering | CE,ROHS,ISO |
Modelnummer | 42SHD0216-16PH-HP42 |

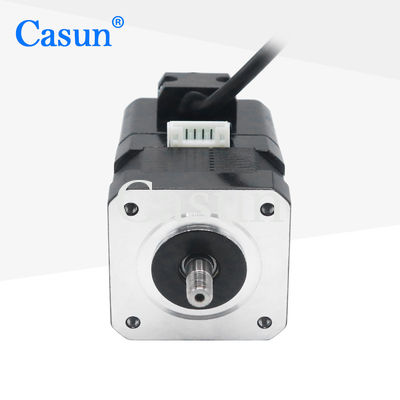

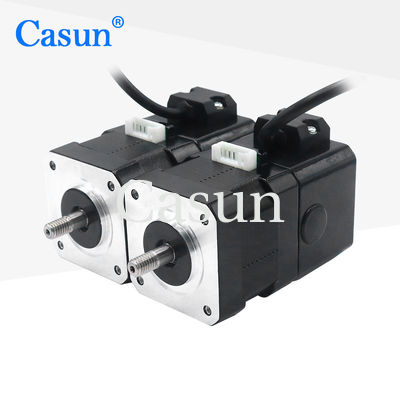

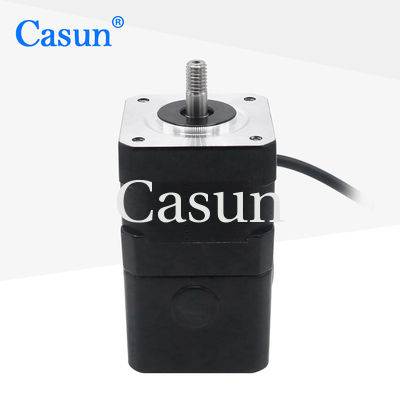

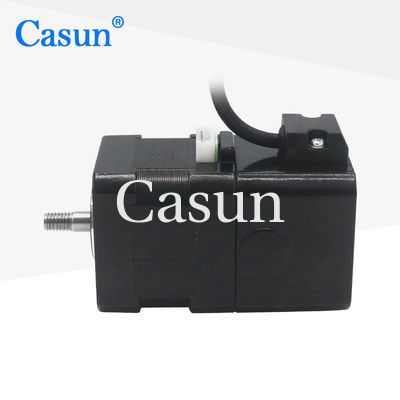

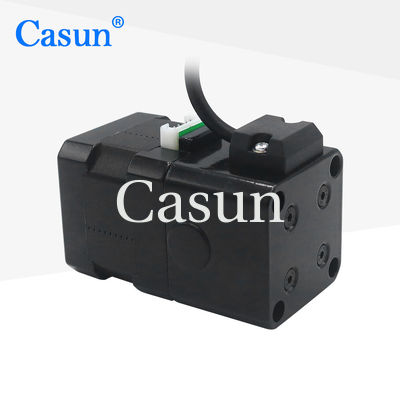

NEMA 17 stappenmotor met encoder 42*42*40mm 12V DC 4 draden voor robot
Door een encoder toe te voegen, is het gemakkelijker om fouten in de stappenmotor op te sporen en corrigerende maatregelen te nemen om de nauwkeurigheid van het systeem te verbeteren.
Encoders kunnen helpen de beweging van stappenmotoren glad te maken, waardoor de mogelijkheid van trillingen en resonantie wordt verminderd.
Kenmerken:
Stiefengel. |
1.8 ° |
Grootte van het frame |
42 mm |
Aantal fasen |
Fase 2 |
Nominale stroom |
1.0 A |
Houdend koppel |
418 m |
Resistentie |
4.5 ohm |
Inductie10 |
mH |
Inertie van rotor |
57 g-cm2 |
Gewicht van motor |
0.24 kg |
Aantal leads |
4 |
Verbinding |
Bipolair |
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Model | Houdend koppel | Staphoek | Motorlengte | Type schacht | Nominale stroom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D As 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D As 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D As 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D As 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D As 24 mm | 2.1A |
