1.8 graad NEMA 23 stapsmotor 0,36N.M 1.68A Voor
Precisie, hoge betrouwbaarheid, eenvoudige bediening en energiebesparende motoren geschikt voor verschillende industriële en commerciële toepassingen.
Medische apparatuur, automatiseringsapparatuur, robot, textielmachines.
Kenmerken:
-
Bipolaire of unipolaire versies beschikbaar
-
Hybride stappenconstructie
-
Verkrijgbaar in een- of dubbeleasversies
-
CE- en RoHS-goedgekeurd
-
Aanpassingen op aanvraag

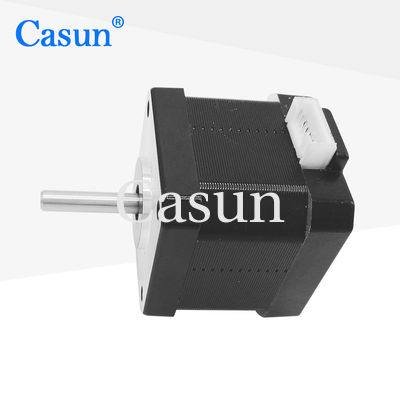

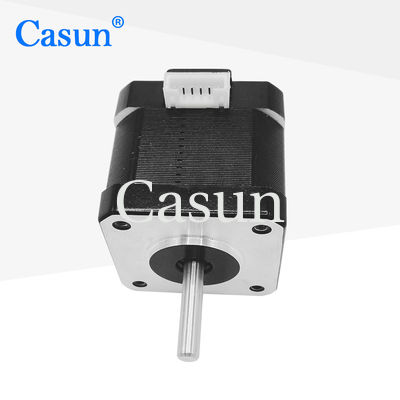

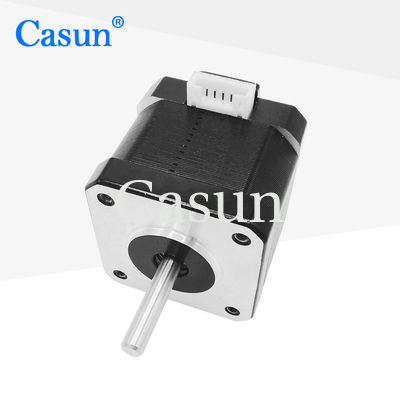

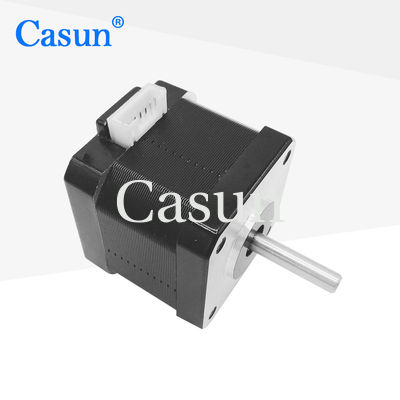

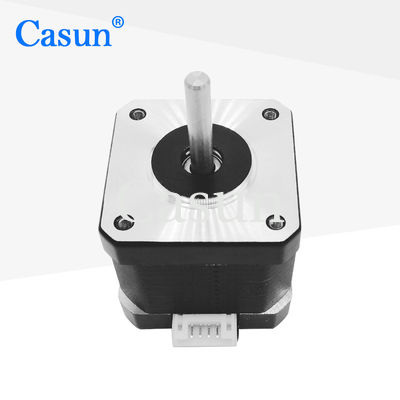

Uiterlijk
Afmetingen
Motorspecificaties
Stiefengel.
|
1.8 °
|
Grootte van het frame
|
42 mm
|
Aantal fasen
|
Fase 2
|
Nominale stroom
|
1.68 A
|
Houdend koppel
|
360 mNm
|
Resistentie
|
1.65 ohm
|
Inductievermogen
|
3.2 mH
|
Inertie van rotor
|
57 g-cm2
|
Gewicht van motor
|
0.24 kg
|
Aantal leads
|
4
|
Verbinding
|
Bipolair
|
Operatiespecificaties
Staphoek: 1,8°
Maximale temperatuur: maximaal 80°C
Omgevingstemperatuur: -20 °C tot 50 °C
Bergingstemperatuur -20 °C tot 100 °C
Vochtigheidsbereik (%): 85% of minder, niet-condenserend
Magnetdraad Isolatie:klasse B 130°C
Isolatieweerstand: 100 M Ohm bij 500 VDC
Dielectrische sterkte: 500 VDC gedurende 1 minuut
Torkcurves
Submodellen
| Model |
Houdend koppel |
Staphoek |
Motorlengte |
Type schacht |
Nominale stroom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D As 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D As 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D As 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D As 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D As 24 mm |
2.1A |
Download
Als onze standaardmotor niet aan uw behoeften kan voldoen,
We kunnen de motor aanpassen aan uw behoeften.
Op maat gemaakte inhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.
Opties:
Encoder
|
Brek
|
Versnellingsbak
|
Schacht
|
|
|
|
|
Klik op "Een offerte krijgen."knop hieronder om ons uw eisen te vertellen.
