Stepper van de loodschroef Motor
Created with Pixso.

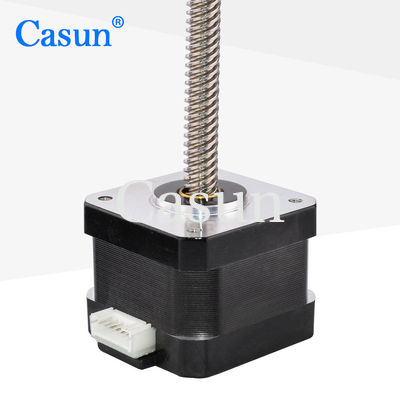

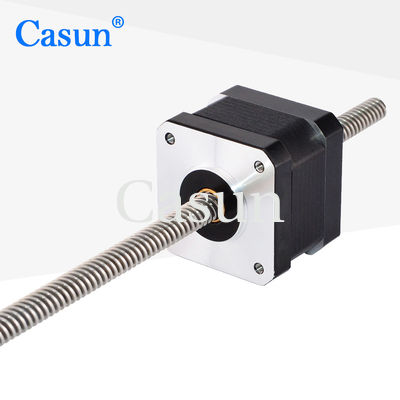

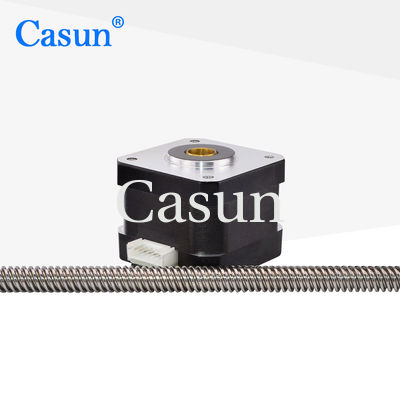

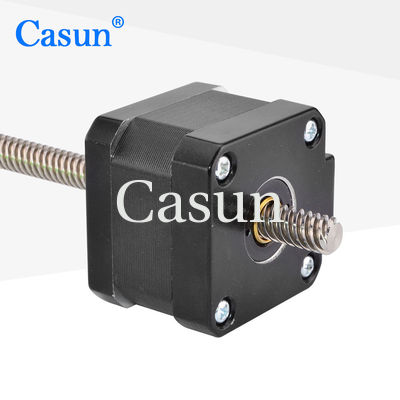

42x42x34mm 1,8 graad 2 fase 1.2A Hybride Nema 17 Tr8*2 niet-gecaptive stappenmotor

42x42x34mm 1,8 graad 2 fase 1.2A Hybride Nema 17 Tr8*2 niet-gecaptive stappenmotor

Merknaam: Casun
Modelnummer: 42SHD0034-52NT
Moq: 1pc
Prijs: $9.68-$14
Betalingsvoorwaarden: D/A, T/T, L/C, D/P
Toeleveringsvermogen: 40000+PCS+maand
Detailinformatie
Plaats van herkomst:
China
Certificering:
CE,ROSH,ISO
Lichaam:
34 mm
gewicht:
0.22kg
Schachtdiameter:
Tr8*2
Koersstroom:
1.28A
Fase:
2
Op maat:
De motor kan worden ontworpen en geproduceerd op maat.
Verpakking Details:
Karton: 38x29xc14m
Markeren:

1.2A NEMA 17 stapsmotor

,

42x42x34mm Nema 17 stapsmotor

,

tweefasenstepper van NEMA 17 Motor

Productomschrijving

Vanwege het helixhoekontwerp van de schroef kan deze meer stuwkracht leveren met een kleiner motorvolume, waardoor deze geschikt is voor situaties die grote belastingen vereisen.

De doorschroefstructuur kan de trillingen en het geluid van de motor tijdens de werking effectief verminderen.

Kenmerken:

  • Bipolaire of unipolaire versies beschikbaar

  • We leveren diensten op maat en accepteren contractproductie.

  • Ik werf enthousiaste distributeurs.

  • Elk model van een stappenmotor kan geschikt zijn voor verschillende scenario's

  • Wij zijn gespecialiseerd in professionele aandrijflijnen.

Afmetingen

42x42x34mm 1,8 graad 2 fase 1.2A Hybride Nema 17 Tr8*2 niet-gecaptive stappenmotor 0



Motorspecificaties

Stiefengel.



1.8 °

Grootte van het frame



42 mm

Aantal fasen



Fase 2

Nominale stroom



1.28A

Houdend koppel



300 mNm

Resistentie



5.0 ohm

Inductievermogen



6.2 mH

Inertie van rotor



38 g-cm2

Gewicht van motor



0.22 kg

Loodschroef



Tr8X2

Verbinding



Bipolair



Operatiespecificaties





Staphoek: 1,8°

Maximale temperatuur: maximaal 80°C

Omgevingstemperatuur: -20 °C tot 50 °C

Bergingstemperatuur -20 °C tot 100 °C

Vochtigheidsbereik (%): 85% of minder, niet-condenserend

Magnetdraad Isolatie:klasse B 130°C

Isolatieweerstand: 100 M Ohm bij 500 VDC

Dielectrische sterkte: 500 VDC gedurende 1 minuut

Schacht Radial Play:0.02 Max. (450 g-belasting)

Achtspel:0.08 Max. (450 g-belasting)

Maximale radiële kracht: 28 N (20 mm van de flens)

Max. askracht):10N







Torkcurves





Submodellen



Model Houdend koppel Staphoek Motorlengte Type schacht Nominale stroom
42SHD4950 0.13 N.m. 10,8° 20 mm D As 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D As 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D As 20 mm 1.68A
42SHD4425 0.59N.m. 10,8° 48 mm D As 24 mm 2.0A
42SHD4813 0.8N.m. 10,8° 60 mm D As 24 mm 2.1A





Lichaamslengte Diameter van de schroef Pitch Lengte van de schroef
20 mm

34 mm

40 mm

48 mm

60 mm


5 2 20 tot 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Download







Als onze standaardmotor niet aan uw behoeften kan voldoen,

We kunnen de motor aanpassen aan uw behoeften.


Aanpassingsinhoud omvat, maar is niet beperkt tot, speciale schachten, wikkelparameters, installatiedimensies, looddraden met speciale vereisten, connectoren, enz.

Opties:
Encoder, rem, versnellingsbak, schacht.
