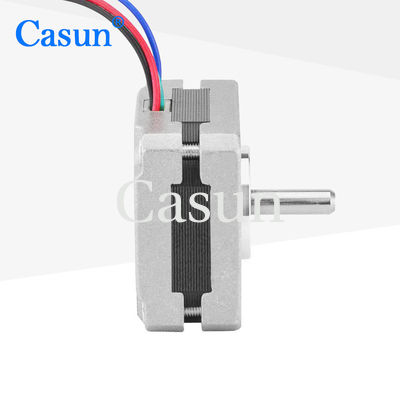

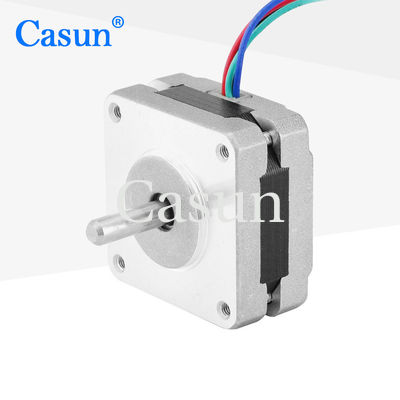

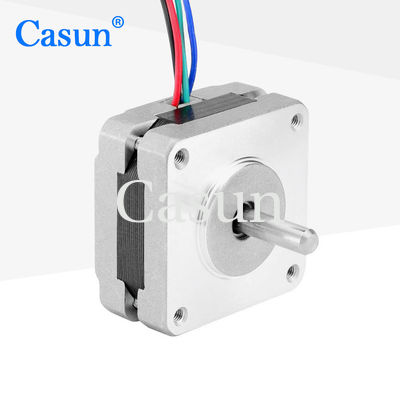

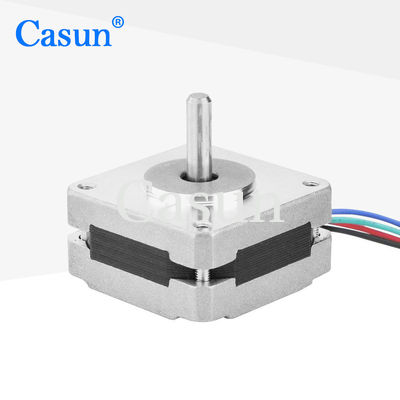

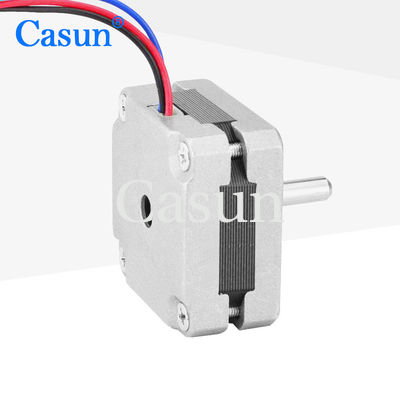

In een waaier van grootte, verstrekt de 39mm Hybride Stepper Motorreeks sterke holdingstorsie.
Om trilling te verminderen en een grotere stapresolutie, gebruik met een microstepping bestuurder te veroorzaken.
Selecteer een standaardversie of vraag om een speciaal gevormde versie.
Eigenschappen:
Stapengel |
1.8 ° |
Framgrootte |
39 mm |
Aantal Fase |
tweefasen |
Geschatte Stroom |
0,4 A |
Het houden van Torsie |
100 mN.m |
Weerstand |
30 ohm |
Inductantie |
26 MH |
Rotorinertie |
15 g-cm ² |
Motorgewicht |
0,17 kg |
Aantal lood |
4 |
Verbinding |
Bipolair |
Verschijning
Het werken Specificaties
Staphoek: 1.8°
Maximumtemperatuur: 80°C maximum
Omgevingstemperatuur: -20 °C aan 50°C
Opslagtemperatuur -20: °C aan 100°C
Vochtigheidswaaier (%): 85% of non-condensing minder,
De Isolatie van de magneetdraad: Klasse B 130 gr.C.
Isolatieweerstand: 100M Ohm bij 500 VDC
Diëlektrische Sterkte: 500 VDC voor 1 min
Model | Het houden van Torsie | Staphoek | Motorlengte | Type van Schacht | Geschatte Stroom |
39shd0001-20 | 100mN.m | 1.8° | 20mm | Ronde Schacht 20mm |
0.48A |
39shd0504-20 | 100mN.m | 1.8° | 22mm | Ronde Schacht 20mm |
0.4A |
39shd0611-20 | 200mN.m | 1.8° | 25mm | Ronde Schacht 20mm |
0.4A |
39shd0302-20 | 220mN.m | 1.8° | 34mm | Ronde Schacht 20mm |
0.4A |
39SHD0401-24 | 220mN.m | 1.8° | 38mm | Ronde Schacht 24mm |
0.4A |
39SHD0801-24B | 220mN.m | 1.8° | 48mm | D Schacht 24mm |
0.4A |
